裁剪

Owner: -QVQ-

• 裁剪

  裁剪是确定场景或画面中位于给定区域(2D或3D裁剪窗口)之内的部分（去掉看不见的地方） 裁剪还可用于图形反走样、隐藏线、隐藏面、阴影、纹理等算法中 裁剪推广应用： 多面体对多面体的裁剪，实体造型系统中执行布尔运算 在窗口系统中复制、移动或删除画面中某一部分(Cut-Copy-Paste)

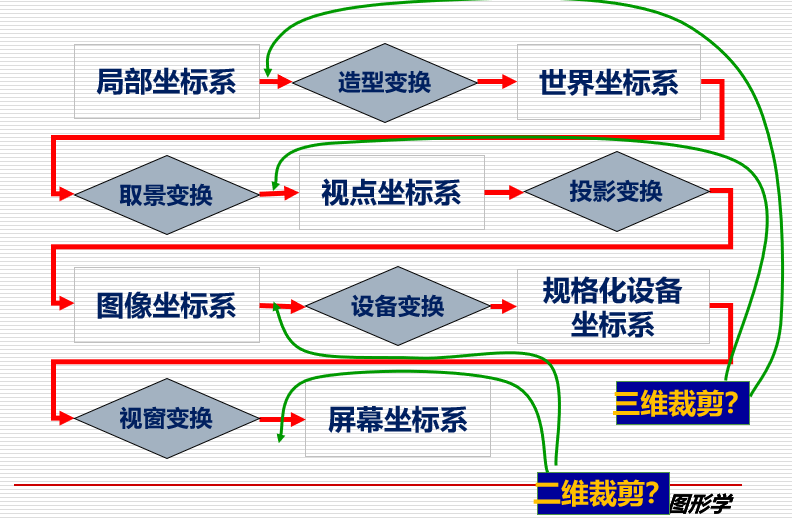

  在变换的部分发生剪裁

  图形裁剪的策略：

  ❌先变换后裁剪

  将图形经过扫描转换后变成像素的集合（丢失几何关系），然后对图形中的每一个像素进行裁剪

  ✔️先裁剪后变换（才是合理的，可以省去不必要的扫描转换工作）

  将原始图形进行裁剪，保留窗口内的可见部分，舍弃窗口外的不可见部分。然后对窗口 内保留的这部分图形进行扫描转换

• 二维线裁剪

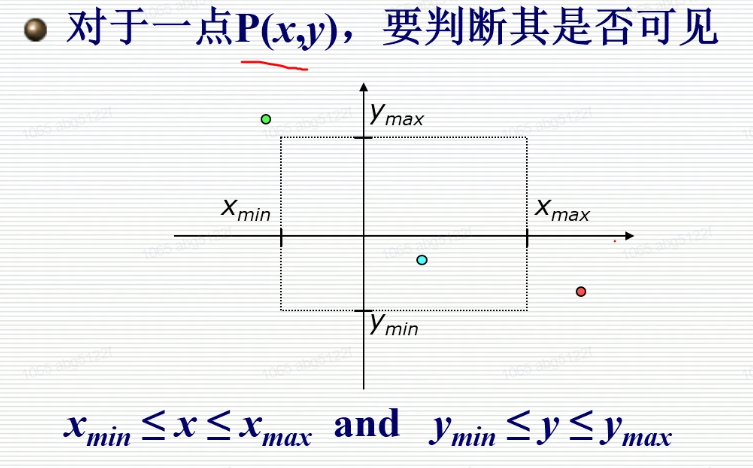

  图形裁剪就是决定画面中哪些点、线段或部分线段位于裁剪窗口之内。 位于窗口内的点、线段或部分线段被保留用于显示，而其它的则被抛弃。 在一个典型的场景之中，需要对大量的点、线段进行裁剪，因此裁剪算法的效率十分重要(如何快速拒绝和接受)

  • 主要方法

    计算机图形学裁剪算法详解 - 百度文库 (opens new window)

    • Sutherland-Cohen 裁剪：编码

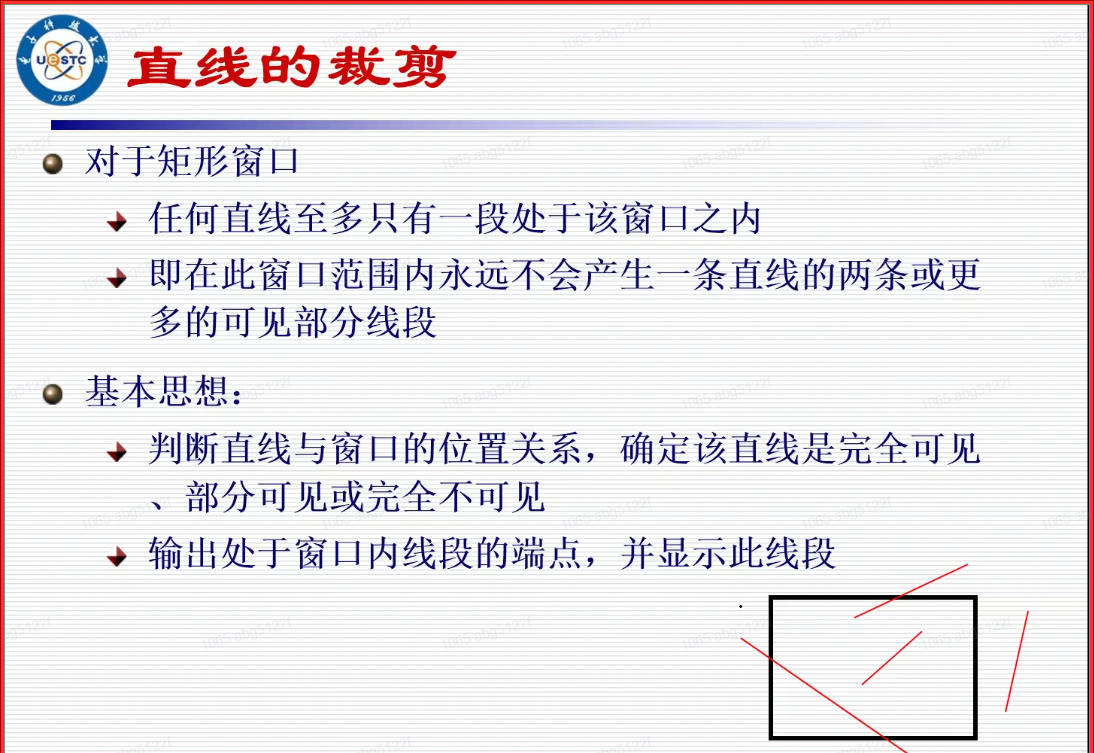

      基本思想：对于每条待裁剪的线段P1P2分三种情况处理

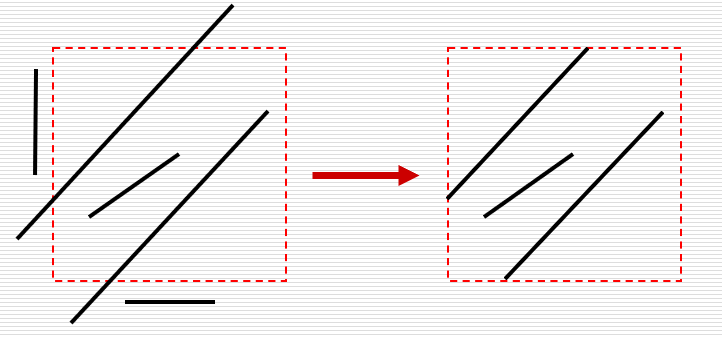

      ◆若P1P2完全在窗口内，则显示该线段

      ◆若P1P2,完全在窗口外，则丢弃该线段

      若线段不满足上述条件

      则求线段与窗口边界的交点，在交点处把线段分为两段

      其中一段完全在窗口外，可舍弃之，然后对另一段重复上述处理

      如何快速排除完全在窗口内和完全在窗口外的直线：

    中点分割裁剪：除以2，移位运算 参数化裁剪与梁友栋-Barsky 裁剪：高效率的裁剪 Nicholl-Lee-Nicholl裁剪：更为精细的判断

• 二维多边形裁剪

• 文本裁剪

• 三维裁剪
