nginx

# 主体流程

启动流程：

初始化核心模块的create_conf,生成配置结构
解析命令行参数、配置文件
核心模块的init_conf,初始化 →>继而调用各子模块的init_conf方法
创建文件资源，开启 socket 监听
初始 master进程
所有模块的init_module
启动master, worker进程
调所有模块的init_process 方法

http模块例子

进程循环：

检查各类信号的标识位，并做处理。worker进程是每次循环都会检查信号和执行事件循环，master进程是只有某个信号触发了才会执行一遍循环检查信号

worker进程执行ngx_process_events_and_timers

# 事件处理模块

# 事件驱动架构：

事件分发器会由多个worker进程随机调用，事件收集器独占进程处理事件

异步架构：将阻塞的事件分解为两个阶段，第一阶段非阻塞的send发送，第二阶段查看结果
同步拆分变异步：对于不能异步的，拆份执行时间（将10MB划分成1000份，每次读写10kb发送）
用定时器代替循环检查
如果必须要阻塞，由一个单独的进程阻塞，阻塞完毕后通知分发器

事件包括：网络事件和定时器事件

事件初始化：

ngx_event_core_module模块的init_process函数注册连接事件处理函数

事件循环ngx_epoll_process_events：

通过缓存数组拿到时间
通过epoll拿到事件并遍历每一个事件
通过指针的最后一位判断事件是否过期，
移入对应的读写post队列or立即处理

post队列：连接队列、普通读写队列

连接总数=min(worker进程数量*worker_connections（配置文件指定，默认1024），系统文件描述符）

void ngx_process_events_and_timers(ngx_cycle_t *cycle) {
	if(启用了负载均衡){
        if(ngx_accept_disabled<总连接数的7/8){//连接够用
            //抢负载均衡锁
            if(){//抢到了
                flags;//设置标志位
                timer = 0.5s;//下面的ngx_epoll_process_events函数使用监听套接字0.5s
            }else{//没抢到
                timer = -1;//或者最近的定时器时间
                //将监听套接字移出epoll监听，下次调epoll_wait不处理连接事件
            }
        }else{//如果连接不够用了，将负载均衡阔值-1
            ngx_accept_disabled--；
        }
    }

    ngx_epoll_process_events(cycle, timer, flags);//通过epoll拿到读写事件
    ngx_event_process_posted(cycle, &ngx_posted_accept_events); //处理连接事件
    if(mutex){}//如果抢到了锁，处理完连接事件后就释放

    //处理定时器事件，判断进程对应的红黑树中是否有定时器超时
    if (delta) ngx_event_expire_timers();

  	//处理post队列里的普通读写事件
    ngx_event_process_posted(cycle, &ngx_posted_events);
    //如果有xudp，处理xudp事件
    ngx_event_process_posted(cycle, &ngx_posted_commit);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

其他：

nginx实现全局负责均衡锁是通过共享内存实现了
这个过程中，可以控制epoll是立即返回，还是等下一个计时器的事件返回，能影响定时器的精度
可以控制epoll一次处理多少事件，用于提前分配空间
可以控制延后处理事件还是立即处理：延后处理可以避免频繁的上下文切换，提高整体性能

# 连接队列处理

ngx_event_accept(){
    accept();//得到连接套接字
    ngx_accept_disabled=；//修改负载均衡阔值
    while(1){
        //从连接池里获取一个连接对象并分配资源
        c = ngx_get_connection(s, ev->log);
        /*加入epoll*/
        //初始化连接
        ngx_http_init_connection();//见下面
        if(multi_accept)；//如果开启了，则尽可能的一次连接更多的
    }
}

1
2
3
4
5
6
7
8
9
10
11
12

# 文件异步IO

linux内核提供了异步io接口，有如下特点：

一定会走磁盘即使内存里有数据，因此使不使用异步io要看情况
linux内核只能异步读，不能异步写（linux写操作本身就走的缓存延迟写）

初始化时将异步io的文件描述符加入到epoll

事件循环函数调文件异步IO的回调函数，其中，读出数据，加入到读post队列，下次处理post队列时会执行相关的回调处理函数

# http框架

事件架构更关注tcp层的传输，贴近底层细节，http更关注http层的传输，更贴近业务

主要有四部分工作：

集成事件驱动模块，处理读写事件和定时器事件
在不同阶段调度不同http模块
将请求分解为子请求（事件驱动提高了性能但提高了开发难度，因此分解请求降低难度）
提供基本的工具接口，接发包体等

# 建立连接：

生成一个连接对象

void ngx_http_init_connection(ngx_connection_t *c){
    /*……*/
    rev->handler = ngx_http_wait_request_handler;//设置可读事件的句柄
    if(rev->ready){//如果这个连接的套接字上已经有数据了，则调用读事件句柄开始执行
        rev->handler(rev);
        return;
    }
    ngx_add_timer(，，);//设置定时器，如果这么多秒还没消息就关闭连接（调用ngx_http_wait_request_handler在里面执行）
    ngx_handle_read_event(rev, 0, NGX_FUNC_LINE);//将读事件添加到epoll中
}

1
2
3
4
5
6
7
8
9
10

# 当读事件到来时

第一次到来时生成一个请求对象

//第一次读请求到来时，走这个函数
static void ngx_http_wait_request_handler(ngx_event_t *rev){
    if (rev->timedout) {
		//1. 判断超时，则关闭连接
    }
    //2. 创建请求管理结构体，管理请求的生命周期
    c->data = ngx_http_create_request(c);

    //3. 修改后续读请求过来时处理函数，并执行
    rev->handler = ngx_http_process_request_line;
    ngx_http_process_request_line(rev);
}
//第二次请求到来，走这个函数
//循环读取内容，直到确定收到了全部的请求头，修改并执行处理句柄为读消息头
static void ngx_http_process_request_line(ngx_event_t *rev){
   for(;;){
       //读取请求行，包括{方法、URI 、http版本}，存入request结构体
		ngx_http_parse_request_line();
   }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

# 处理请求头：

void ngx_http_process_request_headers(ngx_event_t *rev){
    for(;;){
        if(){
            //如果请求头过大，可能要扩容
        }
        //读取其他请求头，以键值对的方式存入headers链表中
        rc = ngx_http_parse_header_line(r, r->header_in, cscf->underscores_in_headers);
        if(解析完了){
			//调用各个http模块处理请求
            ngx_http_process_request(r);
        }
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13

处理请求：

//第一次处理走这个函数
void ngx_http_process_request(ngx_http_request_t *r){
    //1.下一次请求走ngx_http_request_handler
    c->read->handler = ngx_http_request_handler;
    c->write->handler = ngx_http_request_handler;
    //2. 设置当前读事件的句柄：此时有读请求过来时，将把监听套接字移出epoll
    //作用是在水平触发模式下为避免一直触发事件，暂时阻塞读事件
    r->read_event_handler = ngx_http_block_reading; //此后对于读请求先走ngx_http_request_handler，再走ngx_http_block_reading
    //3. 执行11个阶段
    ngx_http_handler(r);
    //4. 执行post请求，通常是对子请求作处理
    ngx_http_run_posted_requests(c);
}
//非第一次走这个函数
void ngx_http_request_handler(ngx_event_t *ev){
    //写优先
    //如果可写，则继续执行11个阶段
    if(ev->write){
        r->write_event_handler(r); //在前面设置成了ngx_http_core_run_phases
    }else{
        r->read_event_handler(r);//可读事件句柄被上面切换成了阻塞读事件
    }
    //无论这个请求是第一次还是不是，都要处理一次post请求
    ngx_http_run_posted_requests(c);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

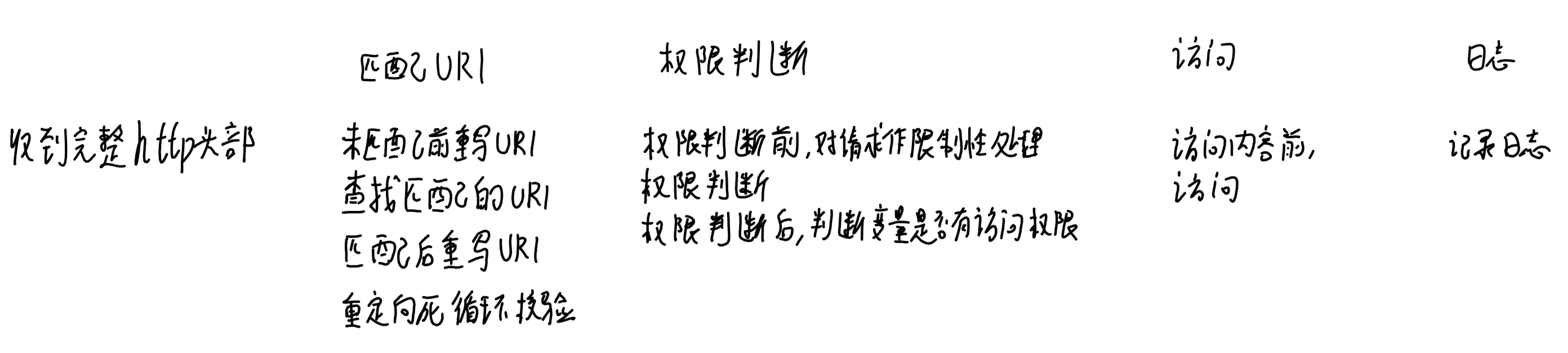

执行11个请求阶段：

void ngx_http_handler(ngx_http_request_t *r){
    //用于判断是否需要重定向
    if(!r->internal){
        r->phase_handler = 0;//如果不需要重定向，从第一个阶段开始执行
    }else{
        r->phase_handler = cmcf->phase_engine.server_rewrite_index;//从NGX_HTTP_SERVER_REWRITE_PHASE阶段开始执行
    }
    //修改并执行写事件句柄
    r->write_event_handler = ngx_http_core_run_phases;
    ngx_http_core_run_phases(r);
}

void ngx_http_core_run_phases(ngx_http_request_t *r){//依次执行每个阶段的check函数
    while(ph[r->phase_handler].checker){
        rc = ph[r->phase_handler].checker(r, &ph[r->phase_handler]);
        if(rc == NGX_OK)return;//返回NGX_OK时会立即把控制权交还给epoll，当有事件被触发才继续执行
    }
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

对于每一个阶段的checker方法：

ngx_int_t ngx_http_core_access_phase(ngx_http_request_t *r, ngx_http_phase_handler_t *ph){
     if(r != r->main){
        //如果是子请求，已经有权限了，跳过这个阶段
        return NGX_AGAIN;
    }
    //重点：调用模块提供的句柄
    rc = ph->handler(r);
	//如果执行完了，转向下一个模块或阶段处理
    if(rc == NGX_DECLINED){
        r->phase_handler++;
        return NGX_AGAIN;
    }
    //如果没执行完，移交控制权给epoll，等到下次再运行
    if(rc == NGX_AGAIN || rc == NGX_DONE){
        return NGX_OK;
	}

    /*根据配置里的设置决定访问权限……*/

    //返回错误或者http开头的返回码，则结束请求
    ngx_http_finalize_request(r,rc);
    return NGX_OK;
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

# 当写请求到来时

static ngx_int_t ngx_http_do_read_client_request_body(ngx_http_request_t *r){
    for(;;){
        n = c->recv(c, rb->buf->last, size);//循环接收数据
    }
    //如果数据不全
    if(!c->read->ready){
            //添加读事件到定时器
            ngx_add_timer(c->read, clcf->client_body_timeout, NGX_FUNC_LINE);
			//将读事件添加到epoll，重新开始监听
            ngx_handle_read_event(c->read, 0, NGX_FUNC_LINE);
            return NGX_AGAIN;
    }
    //如果接收到了完整的包体
    ngx_del_timer(c->read, NGX_FUNC_LINE);//删除读事件定时器
    ngx_http_write_request_body(r);//将缓冲区剩余内容写入临时文件
    //重新设置后续读事件的处理方法，即将读事件的套接字移除给，避免被打断
    r->read_event_handler = ngx_http_block_reading;
    rb->post_handler(r); //调回调
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19

# 发送包体

//http请求处理模块内，业务根据需求调用，
//构造请求的响应行头部并发送
ngx_int_t ngx_http_send_header(ngx_http_request_t *r){
    return ngx_http_top_header_filter(r);//依次调用每个过滤模块的函数方法
}

1
2
3
4
5

最后一个头部过滤模块会负责打包和发送头部

发送包体类似

# nginx性能优化

网卡、磁盘、cpu、内存

# cpu

增大cpu的有效时长：

提高cpu缓存命中率：
- cpu亲和
- numa架构，查看命中率，禁止访问远端
- 优化对象数据结构
减少进程切换：
- 主动切换：
  - 业务逻辑阻塞的API
  - 执行慢速的硬件读写操作

    ——异步or事件驱动架构
- 被动切换：
  - 其他进程：减少不相干进程，提高当前进程优先级
  - 时间片用完：提高时间片的大小
  - cpu亲和
  - 合理设置线程/进程数量
  - 使用协程

worker进程间负载均衡：

解决惊群问题：负载均衡锁

卸载cpu：qat技术

# 网络

# 整体优化

多队列网卡对多核CPU优化

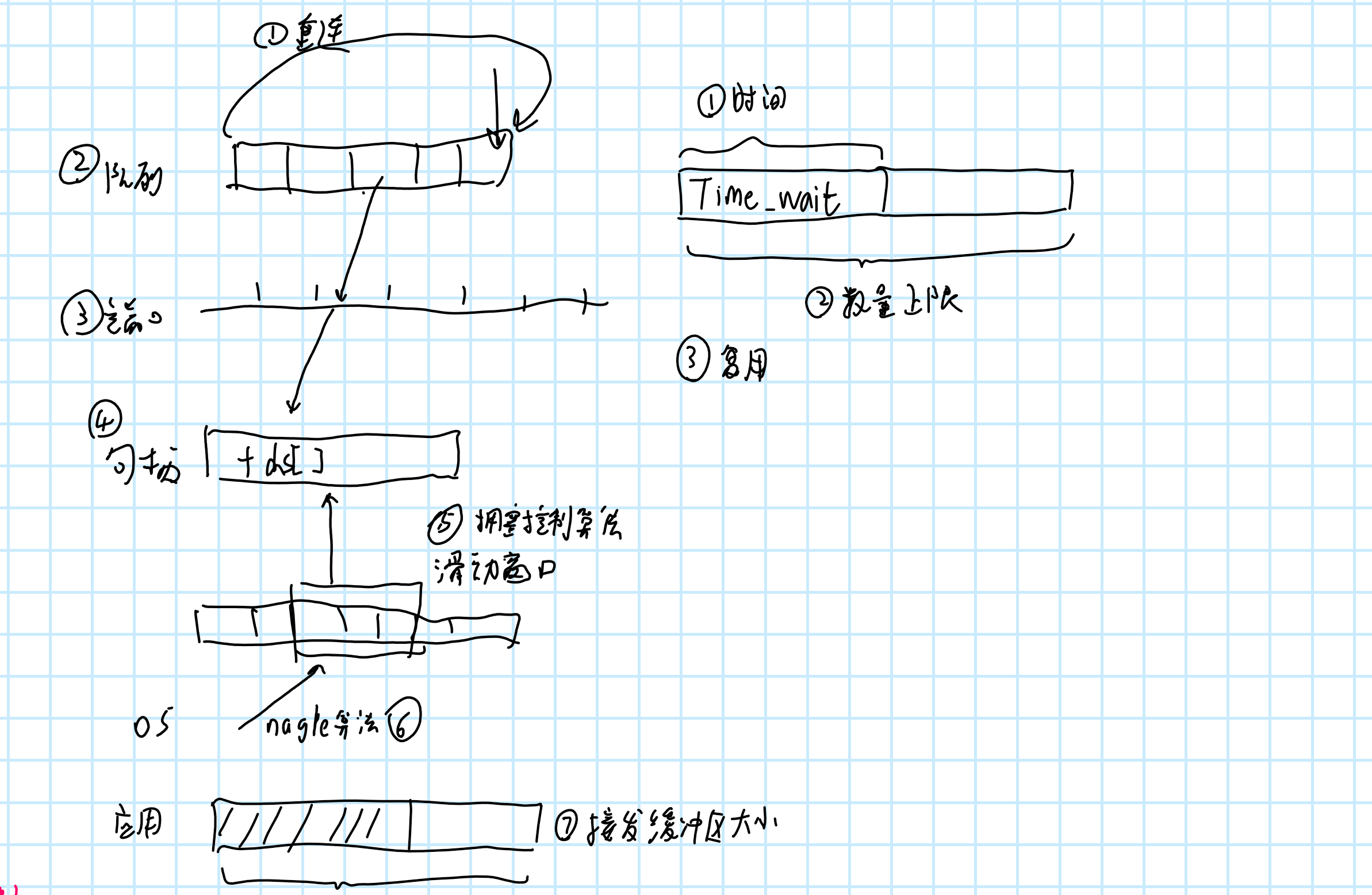

tcp：
- 连接：重试次数、端口范围、已连接/半连接队列长度
- 内存：os、用户、进程、nginx句柄上限
- 吞吐量优先，启用nagle算法，低延时优先，禁用
- 窗口大小：bbr
- 关闭连接：复用TIME_WAIT，让客户端发起关闭
http层：
- 握手：qat加速、使用session缓存、使用会话票证tickets复用之前的连接

  、长连接
- 传输：升级协议，使用quic等更快速的传输方案
- 包体：压缩包体，提升网络传输效率
- 丢弃：xudp、dpdk
应用层
- 消息队列
- 连接复用
- 定期资源清理、监控
- 异步编程、
- 事件驱动架构
- 负载均衡锁

# 向远端请求大量数据

方向	问题	解决	描述
请求、回复	请求超时、丢失	每个请求发出时注册一个定时器	定时器超时后，记录错误
	避免重复发请求	请求上下文记录当前是否在一个请求周期内
	回复重复	回复计数	发出的请求和收到的回复一致后，结束这一轮请求，执行更新
	网络不好导致大量重传	数据分块，每次请求一块，收到后再组装	http头记录总长，每收到一部分累加总长，全部到期后拼接交付
接收包	内存不足	申请内存失败，记录本轮请求错误	请求结束时，有错误则不执行更新
	请求和回复不一致，或字段错误	同上，记录错误
	速度太慢	压缩+解压
	大量回复同时到达	以随机时间发出每个请求
交付	更新交付数据的时机	请求上下文记录发出和收到的请求数量	数量一致，并且没有错误时，执行更新

# 如何向远端更新本地数据

方向	问题	解决	描述
判断更新	如何比较是否增删	提炼唯一字段作为key，用链表或红黑树维护索引遍历一遍，没有遍历到的删除掉	哈希表不利于整体便利一遍，数据小用链表，大也许可以用哈希
	描述字段的更新	状态机每解析一个字段比较修改一次
	数据的更新	每解析到关键描述字段有变化，则发起一个更新请求	md5、key、版本号同时创建对应的描述结构体，收到回复时直接填入指针
接收	回复的数据有误	停止解析，不更新	下次更新时会恢复这个数据/ 或者维持一个更新链表，更新完后加入使用链表里
交付	如何交付	每次更新时，开启一个请求周期，当收到全部回复时，增加版本号，应用每次比对版本号判断更新
对远端服务器	请求过多，对远端服务器有压力	维持服务器ip表，轮训发送请求
	本地服务器频繁宕机，频繁请求，对远端服务器有压力	本地持久化一份，每次从持久化里恢复一部分	持久化需要md5校验

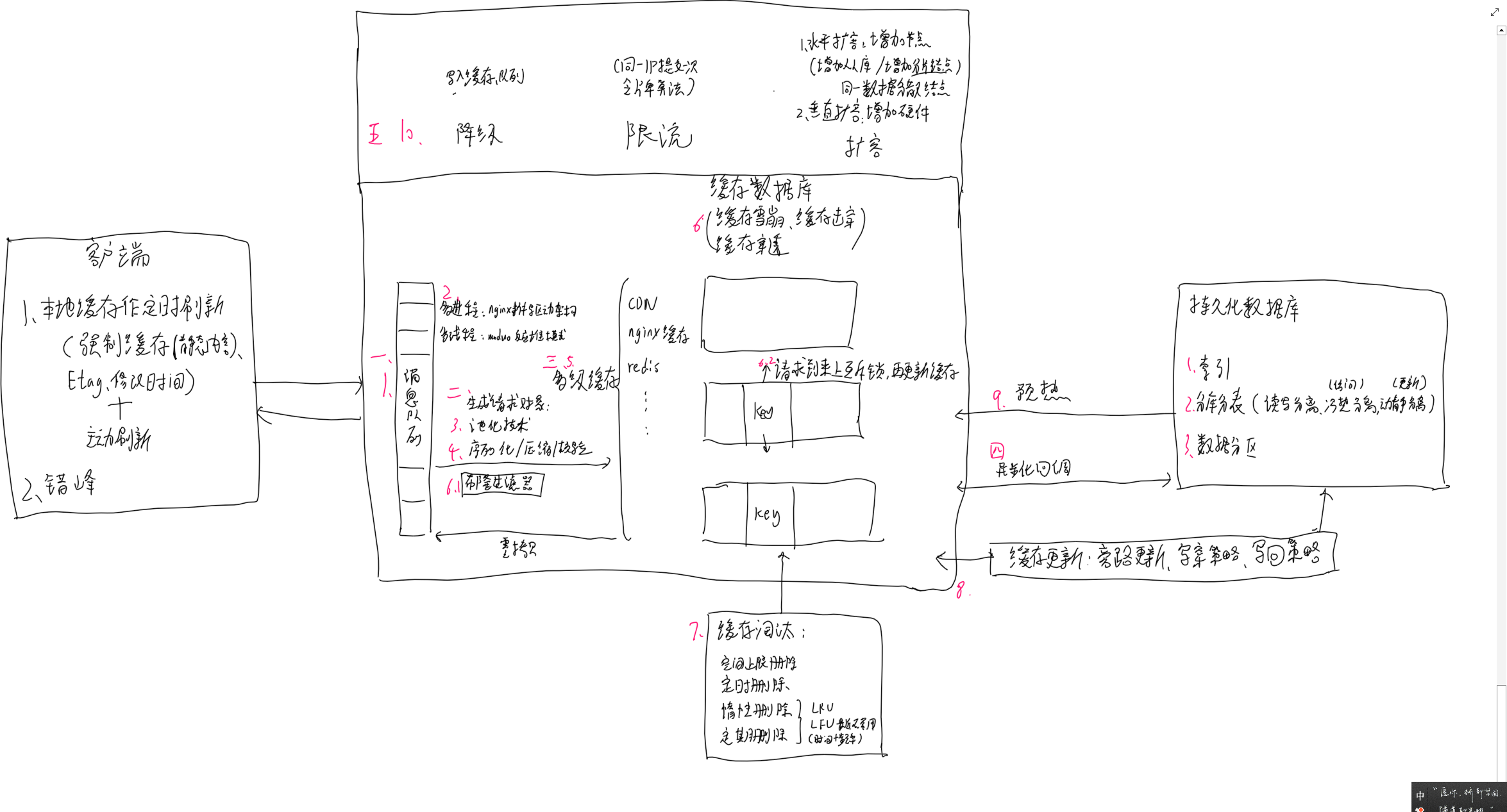

# 如何设计程序更新缓存

问题	解决	描述
阻塞更新（网络/IO）太慢，影响业务	后台异步执行更新，更新完后切换给前台使用	双缓存架构如果是后台进程就用共享内存通信，如果是后台线程就用原子变量指向数据地址
旧的缓存什么时候释放	需要有计数器，新的请求读到新的缓存，旧的请求全部结束后，计数器清0，释放旧的缓存
旧的缓存还没释放，新的更新指令又到了	新的更新指令里判断备用缓存的计数器不为0则放弃本次更新

# 内存如何和磁盘比较并更新数据？

# 磁盘

读：

零拷贝
异步读写，wal+追加日志
同步读：对于大文件的io绕过磁盘缓存直接读，避免缓存拷贝/预读+更好的利用预读
对一些数据预读并缓存

写：

日志:
- 减少日志：关闭/压缩access_log、增大error_log级别
- 重定向写入：将日志写入syslog服务器，而不是磁盘
- 缓存写：先追加写，缓存起来适当时候统一写
启用代理缓存：用户请求无需每次都到业务服务端，部分请求可以直接返回结果

# 内存

开发：

栈>堆
局部>全局
避免拷贝
精简数据

内存分配：

tcmalloc替代ptmalloc
池化技术：资源复用，减少系统调用
专门的线程做内存释放
对于大数据启用大页

读写：

提高缓存命中率、内存分层
选择合适的算法和数据结构

内存不够：

检查内存泄漏
业务优化：细化变量生命周期，减少重复的数据
部分数据持久化
调整内存和磁盘的交换大小和频率
